Motorreductor de ejes paralelos de la serie F

Compatible con SEW F, Bonfiglioli F y Rossi F

CompatibilidadSEW FBonfiglioli FRossi FNord SK

Serie de motorreductores helicoidales de ejes paralelos para aplicaciones de alto par donde el espacio axial es limitado.

Motorreductor de ejes paralelos de la serie F — imagen de producto de caja reductora industrial

Resumen

Serie de motorreductores helicoidales de ejes paralelos para aplicaciones de alto par donde el espacio axial es limitado. The series is engineered for motorreductores industriales modulares applications and can be configured for standard or customized delivery based on operating parameters.

Características principales

  • Modular construction with multiple mounting options
  • Hardened-tooth gearing (per series)
  • Multiple input and output configurations
  • Motor matching available per application
  • OEM nameplate on confirmed scope
  • Non-standard configuration subject to technical review

English content reviewed; other languages are machine-synced copies

Acerca de esta serie

La unidad de engranajes helicoidales de eje paralelo Serie F de CHINFAR está diseñada para transmisiones compactas donde el espacio axial o el diseño de la máquina favorece una disposición de ejes paralelos. La serie se organiza en torno a combinaciones estandarizadas de tamaño, relación, interfaz de motor y montaje, para que los ingenieros pasen del requisito de la máquina a una configuración sin seleccionar por el nombre del modelo.

ConceptoSerie F
Tipo de reductorEngranajes helicoidales de eje paralelo
Disposición de ejesEje paralelo
Rango de tamañosF37–F167
Rango de potencia0,12–200 kW
Rango de relación3,70–281,71
Rango de par máximo200–32000 N·m
Esta página presenta parámetros generales de referencia para la Serie F; la configuración real debe confirmarse con el plano y la placa de características del suministro.

Dónde encaja la Serie F

La Serie F suele considerarse cuando la máquina requiere una disposición de eje paralelo. Las categorías de aplicación habituales incluyen transportadores de banda y cadena, sistemas de manutención, maquinaria de proceso, diseños compactos y accionamientos montados sobre eje. La selección final debe basarse siempre en el servicio, la relación, el par, la posición de montaje, los requisitos de eje/interfaz y el factor de servicio.

Características de diseño principales

  • Disposición de eje paralelo compacta
  • Variantes de eje hueco y brida
  • Útil para transportadores y maquinaria con espacio limitado
  • Múltiples opciones de interfaz de salida

La Serie F generalmente no es la primera opción cuando se requiere una disposición de ejes verdaderamente en línea o una salida a 90°. En esos casos, compare las arquitecturas R, F, K y S antes de fijar la familia de reductor.

Familias de configuración disponibles

  • F — Eje paralelo básico
  • FA — Eje hueco
  • FF — Brida de salida
  • FAF — Eje hueco + brida
  • FAZ/FAB/FH/FHF/FHZ/FHB — Variantes extendidas

Distintas variantes pueden compartir la misma designación de tamaño y usar interfaces de salida diferentes. En proyectos de reemplazo, el código de configuración completo y el plano de instalación son más importantes que el tamaño base por sí solo.

Cómo seleccionar un reductor Serie F

  1. Confirme la potencia del motor o de entrada y la velocidad de entrada real.
  2. Defina la velocidad de salida objetivo o la relación de transmisión requerida.
  3. Calcule el par de salida requerido y aplique el factor de servicio.
  4. Seleccione la disposición de ejes y la configuración de montaje.
  5. Confirme la talla del motor y la interfaz de entrada.
  6. Verifique las cargas radiales/axiales cuando la máquina accionada imponga cargas externas.
  7. En proyectos de reemplazo, compare las dimensiones de montaje con el plano del reductor existente antes de declarar un reemplazo directo.

Recursos técnicos

  • Especificaciones de la Serie F
  • Guía de selección de la Serie F
  • Montaje e instalación de la Serie F
  • Lubricación y mantenimiento de la Serie F
  • Preguntas frecuentes de la Serie F

Calidad de datos y uso ingenieril

CHINFAR mantiene datos estructurados de rendimiento e interfaz para esta serie. Las filas detalladas de selección combinan potencia, número de polos, relación, velocidad de salida, par de salida y factor de servicio. Las dimensiones de instalación deben re-verificarse con la máquina destino o el reductor existente siempre que se requiera una afirmación de reemplazo directo.

/technical/f-series/specifications//technical/f-series/selection-guide//technical/f-series/mounting-installation//technical/f-series/lubrication-maintenance//technical/f-series/faq/

Why Choose Our Serie F?

When compared with traditional worm gearboxes, our Serie F helical series delivers superior efficiency, longer service life, and better reliability.

Compared with Traditional Worm Gearbox

ParameterSerie FTraditional Worm
Eficiencia95–98%40–70%
Vida útil15–20 years5–10 years
Densidad de potenciaHighLow
AutobloqueoRequires brakeSelf-locking (limited)
Nivel de ruidoLower (~65 dB)Higher (~75 dB)

Data based on CHENGFA engineering records. Actual performance may vary with operating conditions.

Mounting Position & Selection Guide

Installation Positions

M1
Foot-mounted
脚座水平安装
M2
Side-mounted (right)
右侧挂壁安装
M3
Ceiling-mounted
倒置天花板安装
M4
Side-mounted (left)
左侧挂壁安装
M5
Wall-mounted (side A)
侧壁A面安装
M6
Wall-mounted (side B)
侧壁B面安装
Note: Oil fill quantity varies by mounting position.
💡 Installation Tip:When changing mounting position, always verify oil quantity and breather valve location before startup.

Fill Level Reference

Pos.Fill
M1! Check
M2✓ Standard
M3✓ Standard
M4✓ Standard
M5✓ Standard
M6✓ Standard

Specific oil quantities per model available on request.

Especificaciones técnicas

Rango de potencia0,12 – 200 kW
Rango de relación3,77 – 300 (una etapa); hasta 89 100 con combinaciones
Par nominal18 – 97 900 N·m
Factor de servicioFactor de servicio 0,80 – 4,20 · Rendimiento hasta 97 %

Full selection tables are available on request.

Rango de modelos

Los datos completos de selección están disponibles con el equipo técnico.

  • F37
  • F47
  • F57
  • F67
  • F77
  • F87
  • F97
  • F107
  • F127
  • F157

Aplicaciones típicas

  • Transportadores de banda
  • Mezcladoras
  • Grúas y polipastos
  • Equipos de proceso
Equipos de MezclaAgua y Aguas ResidualesMaquinaria AlimentariaMinería y TransporteMaquinaria Textil

Series relacionadas

Recursos técnicos

Galería de producto

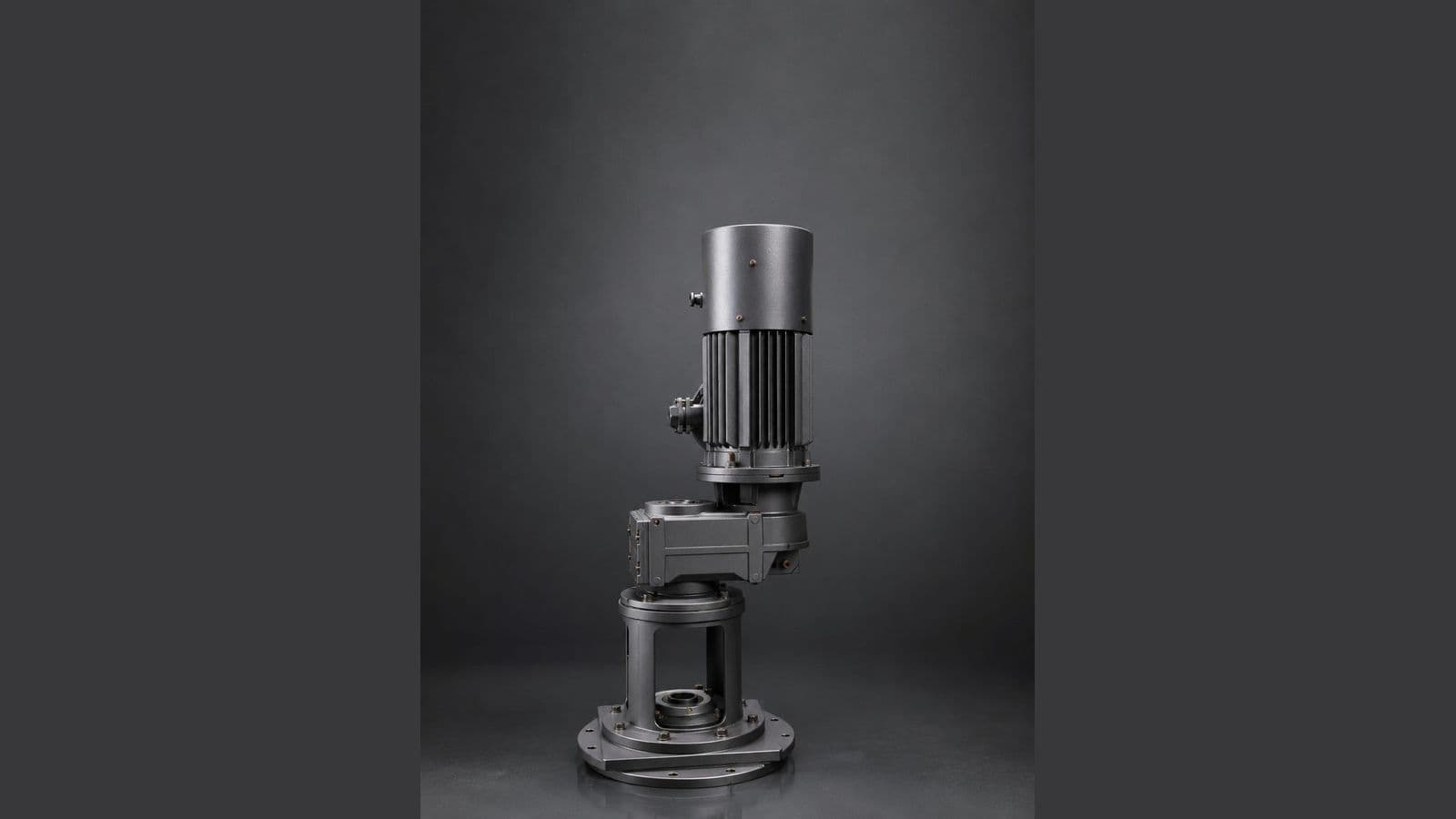

Serie F — vista de producto de caja reductora industrial #1

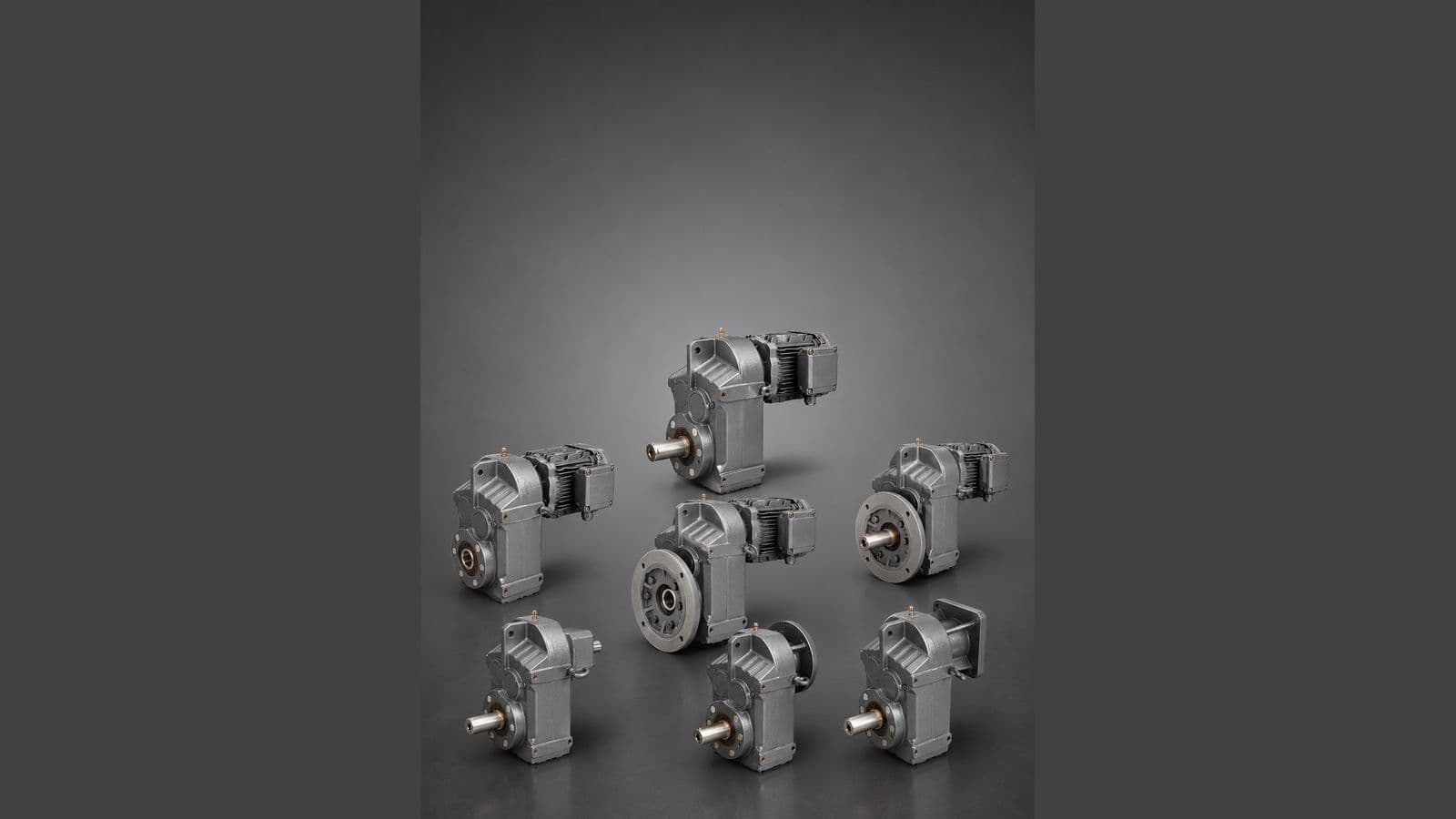

Serie F — vista de producto de caja reductora industrial #2
Serie F — vista de producto de caja reductora industrial #3
Serie F — vista de producto de caja reductora industrial #4

Serie F — FAQ

¿Su serie es intercambiable con SEW, Bonfiglioli o Dodge?
En muchos casos, sí — nuestros diseños modulares helicoidales/de tornillo sin fin/cónicos pueden coincidir con las dimensiones generales y patrones de montaje de las principales marcas europeas y americanas. Proporcione el modelo del competidor, la foto de la placa y el plano de montaje, y nuestro equipo de ingeniería realizará una verificación de ajuste.
¿Cuál es el plazo de entrega típico para configuraciones estándar y personalizadas?
Los motorreductores modulares R/F/K/S estándar generalmente se envían dentro de 7–15 días hábiles tras la confirmación del pedido. Las configuraciones personalizadas, las carcasas especiales o las dimensiones de eje no estándar requieren tiempo adicional que confirmamos durante la revisión técnica. Las cajas reductoras para extrusoras ZLYJ y las cajas reductoras industriales HB/P requieren dimensionamiento e ingeniería.
¿Admiten placas OEM, colores, embalaje y modificaciones de eje?
Sí. Admitimos producción OEM, incluyendo placas de marca personalizadas, colores de marca, extensiones de eje, embalaje especial y paquetes de documentos. Todas las modificaciones OEM están sujetas a aprobación técnica y al alcance del pedido confirmado — se aplican cantidades mínimas de pedido para opciones no estándar.
¿Cuál es la secuencia de inspección segura cuando un motorreductor se sobrecalienta?
Primero determine si el calor se acompaña de ruido anormal, vibración, fuga de aceite, olor a quemado o corriente anormal. Luego revise carga, frecuencia de arranque, lubricación, alineación, condiciones ambientales y estado eléctrico del motor. Detenga la máquina inmediatamente si hay humo, ruido violento o calentamiento rápido descontrolado, y aísle la energía antes de inspeccionar aceite, acoplamientos o correas. Envíe la placa, video de operación, corriente, carga, temperatura ambiente y registro de lubricante a sales@chinfar.com para revisión remota.
¿Qué se debe comprobar durante la primera puesta en marcha de una caja reductora nueva?
Antes de la primera puesta en marcha, confirme que el montaje sea rígido y esté alineado, el nivel de aceite coincida con el grado especificado, el respiradero/venteo no esté obstruido, la tensión del acoplamiento o correa sea correcta, la alimentación eléctrica coincida con la placa y se verifique el sentido de giro en vacío. Haga funcionar en vacío durante 30–60 minutos y verifique aumento de temperatura, vibración y ruido antes de aplicar carga plena.
¿Qué datos debo proporcionar al solicitar cotización para una caja reductora de extrusora?
Proporcione diámetro del husillo, potencia del accionamiento, velocidad de entrada, velocidad de salida requerida, par de salida, carga de empuje axial, ciclo de trabajo, preferencia de lubricación (baño de aceite o forzada), método de refrigeración (natural o con ventilador) y el plano de interfaz de montaje. Las fotos de la placa de la caja reductora existente y del diseño del extremo de accionamiento ayudan a confirmar la compatibilidad.
¿Cuál es el período de garantía y qué cubre?
La garantía estándar es de 12 meses desde la fecha de envío o según los términos del contrato. Cubre defectos de fabricación y fallos de material en condiciones normales de operación. No cubre piezas de desgaste, daños por sobrecarga, instalación inadecuada, falta de mantenimiento u operación fuera de las especificaciones acordadas. Las reclamaciones requieren placa, registros de operación y descripción del problema.
¿Qué datos de reemplazo debo enviar al actualizar una caja reductora existente?
Envíe la placa (o una foto clara), dimensiones de montaje existentes, diámetro y longitud del eje, orientación de los ejes de entrada/salida, ciclo de trabajo y perfil de carga. Para aplicaciones con agitador, incluya el medio, viscosidad, impulsor, longitud del eje y condiciones de sellado. Para cajas reductoras de elevación e industriales, incluya carga, carrera, velocidad, sincronización y requisitos de seguridad. Las fotos desde varios ángulos ayudan a confirmar la interfaz sin ambigüedad.

Don't have clear photos or drawings? No worries. Just tell us your application, power range, and ratio — we'll handle the rest.

¿Necesita ayuda para seleccionar esta serie?

Provide the application, motor power, input speed, required output speed, torque, mounting arrangement and quantity — we will review and recommend a suitable configuration.

Enviar su consulta
