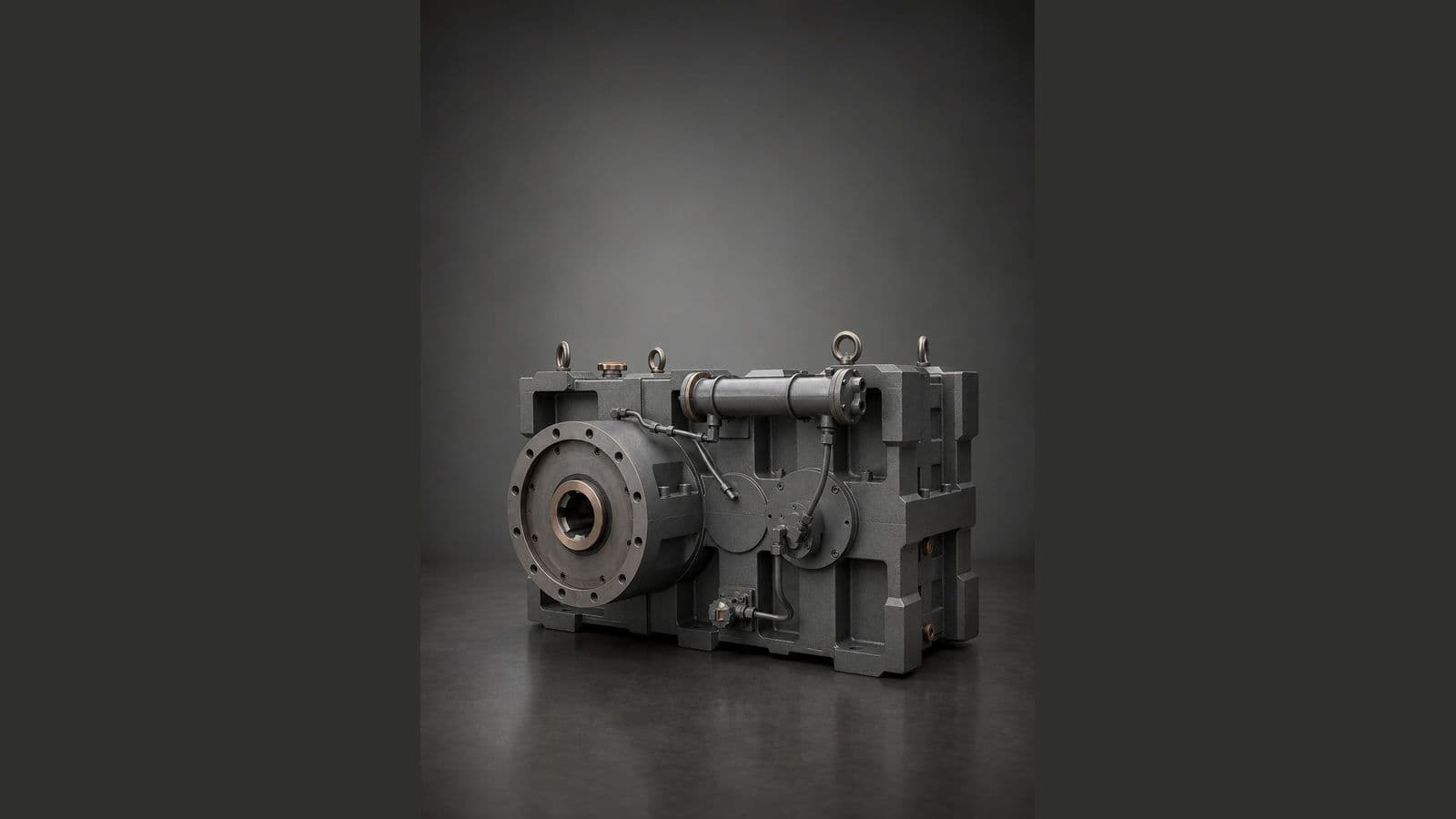

علبة تروس بثق CHINFAR ZLYJ لبثق البلاستيك والمطاط أحادي اللولب: سعة دفع 50-800 كيلونيوتن، أقطار اللولب 45-250 مم. توافق أبعاد مع SPG-Steyr Packert وToshiba Carbotech وKuhl. خيارات تزييت قسري ودرجة حرارة عالية. The series is engineered for علب تروس آلات البثق applications and can be configured for standard or customized delivery based on operating parameters.
الميزات الرئيسية
Modular construction with multiple mounting options
Hardened-tooth gearing (per series)
Multiple input and output configurations
Motor matching available per application
OEM nameplate on confirmed scope
Non-standard configuration subject to technical review
Why Choose Our سلسلة ZLYJ?
When compared with traditional worm gearboxes, our سلسلة ZLYJ helical series delivers superior efficiency, longer service life, and better reliability.
Compared with Traditional Worm Gearbox
Parameter
سلسلة ZLYJ
Traditional Worm
الكفاءة
95–98%
40–70%
عمر الخدمة
15–20 years
5–10 years
كثافة الطاقة
High
Low
الاعتياد العكسي
Requires brake
Self-locking (limited)
مستوى الضوضاء
Lower (~65 dB)
Higher (~75 dB)
Data based on CHENGFA engineering records. Actual performance may vary with operating conditions.
هل سلسلتك قابلة للتبادل مع SEW أو Bonfiglioli أو Dodge؟
في كثير من الحالات نعم — يمكن لتصاميمنا المعيارية الحلزونية/اللولبية/المخروطية مطابقة الأبعاد الإجمالية وأنماط التركيب للعلامات التجارية الأوروبية والأمريكية الكبرى. يرجى تقديم رقم طراز المنافس وصورة لوحة الاسم ورسم التركيب، وسيقوم فريق الهندسة لدينا بإجراء فحص المطابقة.
ما هو وقت التسليم النموذجي للتكوينات القياسية والمخصصة؟
عادةً ما تُشحن المحركات المخفِّضة المعيارية القياسية R/F/K/S خلال 7–15 يوم عمل بعد تأكيد الطلب. تتطلب التكوينات المخصصة والهيئات الخاصة أو أبعاد العمود غير القياسية وقتًا إضافيًا نؤكده أثناء المراجعة الفنية. تتطلب علب تروس البثق ZLYJ وعلب التروس الصناعية HB/P حسابات هندسية.
هل تدعمون لوحات OEM والألوان والتغليف وتعديلات الأعمدة؟
نعم. ندعم إنتاج OEM بما في ذلك لوحات الاسم المخصصة وألوان العلامة التجارية وامتدادات العمود والتغليف الخاص وحزم المستندات. تخضع جميع تعديلات OEM للموافقة الفنية ونطاق الطلب المؤكد — تنطبق الحد الأدنى من كميات الطلب على الخيارات غير القياسية.
ما هو تسلسل الفحص الآمن عندما يسخن المحرك المخفِّض؟
أولاً حدد ما إذا كانت الحرارة مصحوبة بضوضاء غير طبيعية أو اهتزاز أو تسرب زيت أو رائحة احتراق أو تيار غير طبيعي. ثم تحقق من الحمل وتكرار البدء والتشحيم والمحاذاة والظروف البيئية والحالة الكهربائية للمحرك. أوقف الماكينة فورًا في حالة وجود دخان أو ضوضاء عنيفة أو تسخين سريع غير متحكم فيه، واعزل الطاقة قبل فحص الزيت والوصلات والأحزمة. أرسل لوحة الاسم وفيديو التشغيل والتيار والحمل ودرجة الحرارة المحيطة وسجل التشحيم إلى sales@chinfar.com للمراجعة عن بُعد.
ما الذي يجب فحصه أثناء التشغيل الأول لجيربوكس جديد؟
قبل التشغيل الأول، تأكد من أن التركيب صلب ومُحاذٍ، ومستوى الزيت يتوافق مع الدرجة المحددة، وفتحات التهوية غير مسدودة، وشد الوصلة أو الحزام صحيح، والإمداد الكهربائي يتطابق مع لوحة الاسم، وتم التحقق من اتجاه الدوران عند عدم التحميل. شغّل بدون حمل لمدة 30–60 دقيقة وتحقق من ارتفاع الحرارة والاهتزاز والضوضاء قبل تطبيق الحمل الكامل.
ما البيانات التي يجب أن أقدمها عند طلب عرض سعر لعلبة تروس البثق؟
قدّم قطر اللولب، قوة الدفع، سرعة الإدخال، سرعة الخرج المطلوبة، عزم الخرج، حمل الدفع المحوري، دورة العمل، تفضيل التشحيم (حمام زيت أو قسري)، طريقة التبريد (طبيعية أو بالهواء) ورسم واجهة التركيب. تساعد صور لوحة الاسم لعلبة التروس الحالية وتخطيط نهاية الدفع في تأكيد المطابقة.
ما هي فترة الضمان وما الذي تغطيه؟
الضمان القياسي هو 12 شهرًا من تاريخ الشحن أو وفقًا لشروط العقد. يغطي الضمان عيوب التصنيع وفشل المواد في ظروف التشغيل العادية. لا يغطي أجزاء التآكل أو الأضرار الناتجة عن الحمل الزائد أو التركيب غير الصحيح أو نقص الصيانة أو التشغيل خارج المواصفات المتفق عليها. تتطلب مطالبات الضمان لوحة الاسم وسجلات التشغيل ووصف المشكلة.
ما بيانات الاستبدال التي يجب أن أرسلها عند تحديث علبة تروس موجودة؟
أرسل لوحة الاسم (أو صورة واضحة)، أبعاد التركيب الحالية، قطر وطول العمود، اتجاه أعمدة الإدخال/الإخراج، دورة العمل وملف الحمل. لتطبيقات التحريك، قم بتضمين الوسط واللزوجة والعضو الدوار وطول العمود وظروف الختم. بالنسبة لعلب التروس الرفعية والصناعية، قم بتضمين الحمل والسفر والسرعة والمتطلبات المتزامنة ومتطلبات السلامة. تساعد الصور من زوايا متعددة في تأكيد الواجهة دون غموض.
كيف أطابق علبة تروس ZLYJ مع باثق لولبي؟
تتم المطابقة حسب قطر اللولب وقوة الدفع وسرعة اللولب وعزم الخرج المطلوب والدفع المحوري. تغطي ZLYJ 133/173/200/225/250 نطاقات اللولب المفرد الشائعة؛ أما البثق ثنائي اللولب أو الدفع الأعلى فيتطلب مراجعة هندسية. قدّم نسبة L/D للولب وقوة المحرك ولوحة الاسم الحالية للتأكيد.
هل تتطلب ZLYJ تشحيمًا قسريًا أم حمام زيت؟
تم تصميم علب تروس ZLYJ القياسية للتشحيم بحمام الزيت مع التوزيع بالرش. يوصى بالتشحيم القسري للتشغيل المستمر فوق العزم الاسمي، أو في درجات الحرارة المحيطة العالية، أو عندما تكون علبة التروس مركبة بعيدًا عن مستوى أرضية المشغل. يتم تأكيد طريقة التشحيم أثناء المراجعة الفنية بناءً على دورة العمل والظروف الحرارية.
Don't have clear photos or drawings? No worries. Just tell us your application, power range, and ratio — we'll handle the rest.
هل تحتاج مساعدة في اختيار هذه السلسلة؟
Provide the application, motor power, input speed, required output speed, torque, mounting arrangement and quantity — we will review and recommend a suitable configuration.
®
